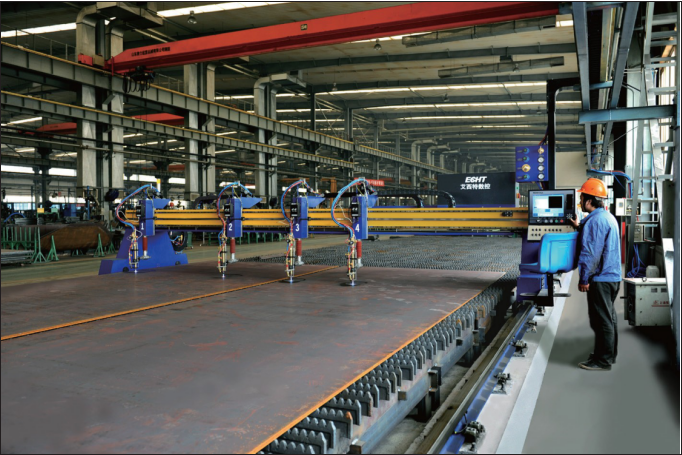

FC/PC系列是一款重型龙门式数控火焰\等离子切割机，采用双边驱动，双边同步控制由数控系统实现。纵、横向均采用
无 间隙啮合传动方式，整机运行平稳，精度高且精度保持性好。火焰标准切割厚度200mm，zui大切割厚度400mm。
FC/PC series is a heavy-duty gantry CNC flame/plasma cutting machine, with double drives, synchronously being
controlled by the CNC system, transverse and longitudinal drives in no-gap meshing transmission mode. The whole
machine runs smoothly, with high precision and good maintainability. Flame cutting thickness is 200mm, the maximum
cutting thickness is 400mm.
主要技术参数 Main technical data |
单位unit | 设备型号 machine model | |||||||||
FC-4500 PC-4500 | FC-5000 PC-5000 | FC-5500 PC-5500 | FC-6000 PC-6000 | FC-6500 PC-6500 | FC-7000 PC-7000 | FC-8000 PC-8000 | FC-9000 PC-9000 | FC-10500 PC-10500 | |||
输入电源 power supply |
三相380V 50HZ three phase 380V,50HZ | ||||||||||
纵向导轨中心距（W） track width（W） | mm | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 8000 | 9000 | 10500 | |
纵向导轨长度（L） track length（L） | mm | 根据客户需求（建议每2米为单位） according to client’s requirement ( 2m as unit ) | |||||||||
设备宽度（A） Machine width（A） | mm | 5100 | 5600 | 6100 | 6600 | 7100 | 7600 | 8600 | 9600 | 11000 | |
设备长度（B） Machine length（B） | mm | 1800 | 2000 | ||||||||
设备高度（H） Machine height（H） | mm | 2850 | |||||||||
有效切割宽度（a） Cutting width（a） | mm | 3700 | 4800 | 5300 | 5800 | 6300 | 6800 | 7800 | 8800 | 10200 | |
有效切割长度（l） Cutting length（l） | mm | L - 2000 | L - 2500 | ||||||||
运行速度 Speed range | mm/min | 0～12000mm/min, (无级可调 continuously variable) | |||||||||
驱动方式 Drive mode | 双边驱动dual drive | ||||||||||
设备重量 Machine weight | Kg | 1960 | 2040 | 2120 | 2200 | 2280 | 2400 | 2700 | 2900 | 3200 | |
等离子切割 Plasma cutting | 客户根据需要选配 according to user’s requirement | ||||||||||
火焰切割 Flame cutting | 客户根据需要选配 according to user’s requirement | ||||||||||
切割工作台 Work table | 客户根据需要选配干式切割平台、水切割平台、抽烟除尘切割平台 According to user’s requirement provide dry cutting table, water cutting table, dust catching cutting table | ||||||||||
除尘系统 Dust catching system | 客户根据需要选配抽烟除尘系统 according to user’s requirement provide dust catching system | ||||||||||
选项配置 Optional Configuration:
●自动点火系统 automatic ignition system
●自动调高系统：电容式/弧压式 automatic height adjusting system: Condenser / arc compression
●割炬初始定位系统 The torch initial positioning system
●水喷淋装置 water spray device
●喷粉划线装置 powder marking device
